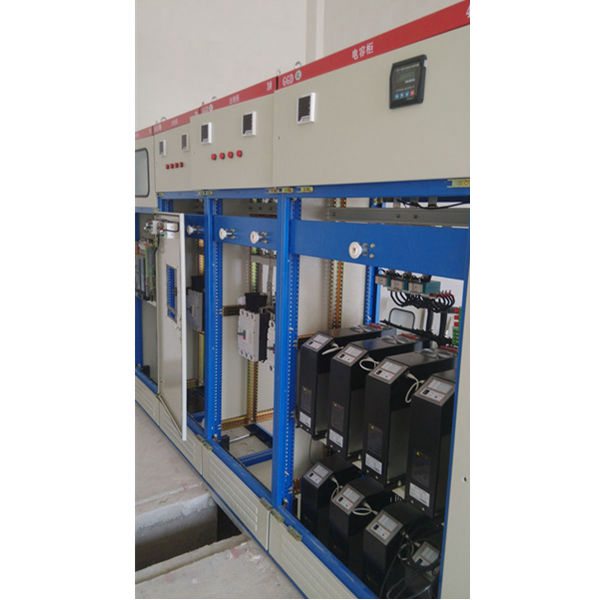

GGD低压固定式开关柜

所属分类输配电开关柜

规格型号

所属品牌源创

产地湖北襄阳

订购电话13508662630   13507271573

产品介绍

产品名称:GGD低压固定式开关柜


规格型号:GGD


生产厂家:襄阳源创工业控制有限公司


生产地址:湖北省襄阳市樊城区春园西路贾洼工业园

订购电话:13508662630    13507271573


订购说明:(用户订货时,应注意下列事项提供如下资料)


1、产品的全型号(包括主电路方案号及辅助电路方案)。


2、按所选方案的电气原理图,列出电器元件明细表。


3、主母线规格有1500A,1000A两钟,需要指明规格。


4、配电屏数量及运行时的排列顺序图。


5、始端屏,终端屏是否需要防护板。


6、如需其他要求,订货时提出。


GGD低压固定式开关柜概述


GGD型交流低压配电柜适用于发电厂,变电站,厂矿企业等电力用户的交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力,照明及配电设备的电能转换,分配与控制之用。


GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全,经济,合理,可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。


GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251.1-2005《低压成套开关设备》等标准。


型号含义


正常使用条件


1.周围空气温度不高于+40度,不低于-5度。24h内的平均温度不得高于+35度。


2.户内安装使用,使用地点的海拔高度不得超过2000m。


3.周围空气相对湿度在最高温度为+40度时不超过50%,在较低温度时允许有较大的相对温度。(例如+20度时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。


4.设备安装时与垂直面的倾斜度不超过5%。


5.设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。


6.用户有特殊要求时可与制造厂协商解决。


电气性能


1.基本电气参数


2.主电路方案


GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。


其中GGD1型49个方案123个规格


GGD2型53个方案107个规格


GGD3型27个方案68个规格


主电路方案是征求了广大设计,使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A,适合2000KA及以下的配电变压器选用。


此外,为适应无功补偿的需要设计了GGD1,GGD2电容补偿柜,其主电路方案4个,共12个规格。


3.辅助电路方案


辅助电路的设计分供用电方案和发电厂方案两部分,GGD柜内有足够的空间安装二次元件,同时还开发研制了专用的LMZ3D型 电流互感器以满足发电厂和特殊用户附设断电保护时的需要。


4.主母线


考虑到价格比和以铝代铜的可行性,额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然,生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。


5.电器元件选择


a.GGD柜主要采用国内己能批量生产的较先进的电器元件,如ME,DZ20,DW15等,同时也根据经济,合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品,不选用己淘汝的产品。


b.HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件,它改变了机械的操作方式,保留了老产品的优点,是一种实用新型 的电器元件。


c.如设计部门根据用户需要,选用性能更优良,技术列先进的新型 电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件制造和安装方面的困难。


d.为进一步提高主电路的动稳定能力,设计了GGD柜专用的ZMJ型 组合式母线夹和绝缘支撑件。母线夹由高强度,高阴燃型 PPO合金材料热塑成型,绝缘强度高,自熄性能好,结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构,成本低,强度高,解决了老产品爬电距离不够的缺陷。


产品成套性


制造厂供货时应提供下列文件及附近


1.装箱清单


2.产品合格证


3.使用说明书


4.出厂试验报告


5.有关电气图纸


6.柜门钥匙,操作手柄及合同所规定的备品备件


结构特点


1.GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量,通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可方便工厂实现预生产。


2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。


3.GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方,面目一新。


4.柜门用转轴式活动铰链与构架相连,安装,拆卸方便。门的拆边处均嵌有一根山型 橡皮条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。


5.装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。


6.柜体面漆选用聚脂桔形烘漆。附着力强,质感好。整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒服的视觉环境。


7.柜体的顶盖在需要时可拆除,便于现场母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。


8.柜体的防扩等级为IP30,用户也可根据使用环境的要求在IP20-40之间选择。


安装与使用


产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定。置于适当的场所。


1 产品安装应按安装示意图进行,基础槽钢和螺栓由用户自备,主母线安装时应将搭接面修理平整,处理干净,涂上中性凡士林或采取其它措施,然后用螺栓紧固。


2 产品在安装完毕后,投入运行关需进行如下项目的检查与试验。


A检查柜体面漆有无脱落,柜内是否干燥,清洁。


B电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象。


C主要电器的通断是否可靠,准备。辅助接点的通断是否可靠准备。


D 仪表指示与互感器的变化及极性是否正确。


E 母线连接是否良好,绝缘支撑件,安装件及附件是否安装牢固可靠。


F 辅助接点是否符合设计要求,动作是否准确。


G 电路的接点是否符合要求原理图要求。


H 保护电路系统是否符合要求。


I 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。


3.使用注意事项


a.本产品为不靠墙安装,单面(正面)操作,双面开门维修的低压配电柜。产品的维修通道及柜门,必须经考核合格的专业人员方可进入或开启进行操作,检查和维修。


b.空气断路器,经过多次合,分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对空气断路器
